Descrição

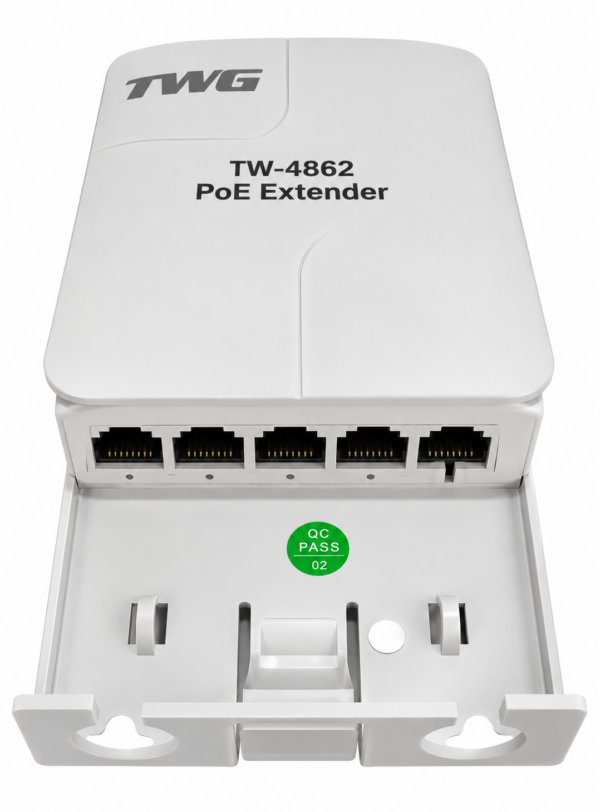

TW-4862 POE Extender
Extensor PoE de 90W
Para uso com câmeras IP, access points e expansão de rede
Este extensor PoE permite distribuir energia e dados para vários dispositivos de rede, como câmeras IP, rádios e access points, usando apenas um cabo de rede com alimentação PoE. Ideal para projetos que exigem flexibilidade, potência e expansão.
🔹 Porta 5 – Entrada de Energia (PoE IN)
- Recebe energia e dados via cabo de rede
- Conectada a um switch PoE ou injetor compatível com padrão IEEE 802.3bt
- Potência máxima de entrada: 90W
🔹 Portas 1, 2 e 3 – Saídas PoE Padrão
- Cada porta fornece até 30W
- Compatíveis com câmeras IP comuns, rádios, access points padrão
- Padrão IEEE 802.3at (PoE+)
🔹 Porta 4 – Saída Especial ou de Cascata
- Fornece até 60W
- Ideal para equipamentos de alto consumo, como:
- Câmeras PTZ com aquecedor
- Access points de alta potência
- Rádios outdoor
- Também pode ser usada para alimentar outro extensor PoE (cascata)
Como Funciona na Prática
Alimentação (Porta 5 – IN)
- Conecte um cabo de rede vindo de um injetor PoE potente (IEEE 802.3bt, 90W)
- Esse cabo leva dados + energia para o extensor
🔄 Distribuição (Portas 1 a 4 – OUT)
- O extensor divide os 90W recebidos entre as portas de saída:
- Portas 1, 2 e 3: até 30W cada
- Porta 4: até 60W
- A soma total de consumo não pode ultrapassar os 90W
🧪 Exemplo de Uso Real
Imagine este cenário:
| Porta | Dispositivo Conectado | Consumo Estimado |
|---|---|---|
| 5 | Injetor PoE 802.3bt | 90W (entrada) |
| 1 | Câmera IP comum | 10W |
| 2 | Câmera IP | 20W |
| 3 | Vazia | 0W |
| 4 | Câmera PTZ com aquecedor | 50W |
👉 Total de consumo: 10W + 20W + 50W = 80W
✅ Tudo funciona dentro do limite de 90W.
⚠️ Se o consumo ultrapassar os 90W, o extensor pode:
- Desligar automaticamente algumas portas
- Reduzir a potência para proteger o sistema
🔗 Cascata de Extensores PoE
Você pode ligar até 3 extensores em sequência, usando a porta 4 para alimentar o próximo:
- Porta 4 (OUT – 60W) do primeiro extensor → Porta 5 (IN – 90W) do segundo extensor
- Repita o processo até o terceiro extensor
✅ Isso permite expandir a rede PoE sem precisar de novos injetores ou fontes externas
⚠️ Sempre respeite o limite de potência total para evitar falhas
📌 Resumo Técnico
| Porta | Tipo | Padrão PoE | Potência Máxima | Função |
|---|---|---|---|---|
| 5 | Entrada | IEEE 802.3bt | 90W | Alimenta o extensor com dados + energia |
| 1 a 3 | Saídas | IEEE 802.3at | 30W cada | Conecta câmeras, rádios, APs |
| 4 | Saída especial | IEEE 802.3bt | 60W | Equipamentos potentes ou cascata PoE |
| Produto | Extensor PoE 10/100Mbps |
| Modelo | TW-4862 |
| Potência de Saída | Porta 1-3 máx. 30W, porta 4 máx. 60W |
| Potência de Entrada | Porta 5 máx. 90W |
| Pino de Entrada de Energia | 1/2+, 3/6-, 4/5+, 7/8- |
| Pino de Saída de Energia | Portas 1-3 (1/2+, 3/6-) Porta 4 (1/2+, 3/6-, 4/5+, 7/8-) |
| Potência Total | ≤90W |
| Protocolo PoE | IEEE 802.3af/at/bt |
| Distância de Energia/Dados
(Modo extender) |
≤230m |
| Padrão de Rede | IEEE802.3, IEEE802.3u, IEEE802.3x |
| Método de Encaminhamento | 10BASE-TX: 14.880pps/porta 100BASE-TX: 148.800pps/porta |
| Taxa de Encaminhamento | 0,74Mpps |
| Endereço MAC | Tabela de 1.000 endereços MAC |
| Função de Porta | Mecanismo de prioridade de energia, encaminhamento rápido, aprendizado e envelhecimento automático de MAC IEEE802.3X modo full-duplex e backpressure para modo half-duplex |
| Ambiente de Trabalho | Temp. de operação: -10°C a 55°C Temp. de armazenamento: -40°C a 85°C |
| Peso | 150g ±5% |
| Dimensões | (Comp.)101mm × (Larg.)152mm × (Alt.)35mm |
